MaschinenmodernisierungRetrofit Jigger

Retrofit Jigger

Aufrüstung Ihrer Jigger auf modernste, elektrisch angetriebene Kegelradgetriebemotoren

Wir rüsten Ihre Jigger auf modernste, elektrisch angetriebene Kegelradgetriebemotoren um. Für Sie entfallen zukünftig kostenintensive Wartungen und Stillstandzeiten. Dadurch steht ihr Kapital für andere wichtige Maschineninvestitionen zur Verfügung Zusätzlich sind die Funktionalitäten, die nur auf den modernsten Jigger verfügbar sind, in der Sedomat Steuerung integriert. Sowohl die Warenspannung als auch die Warengeschwindigkeit können programmiert werden.

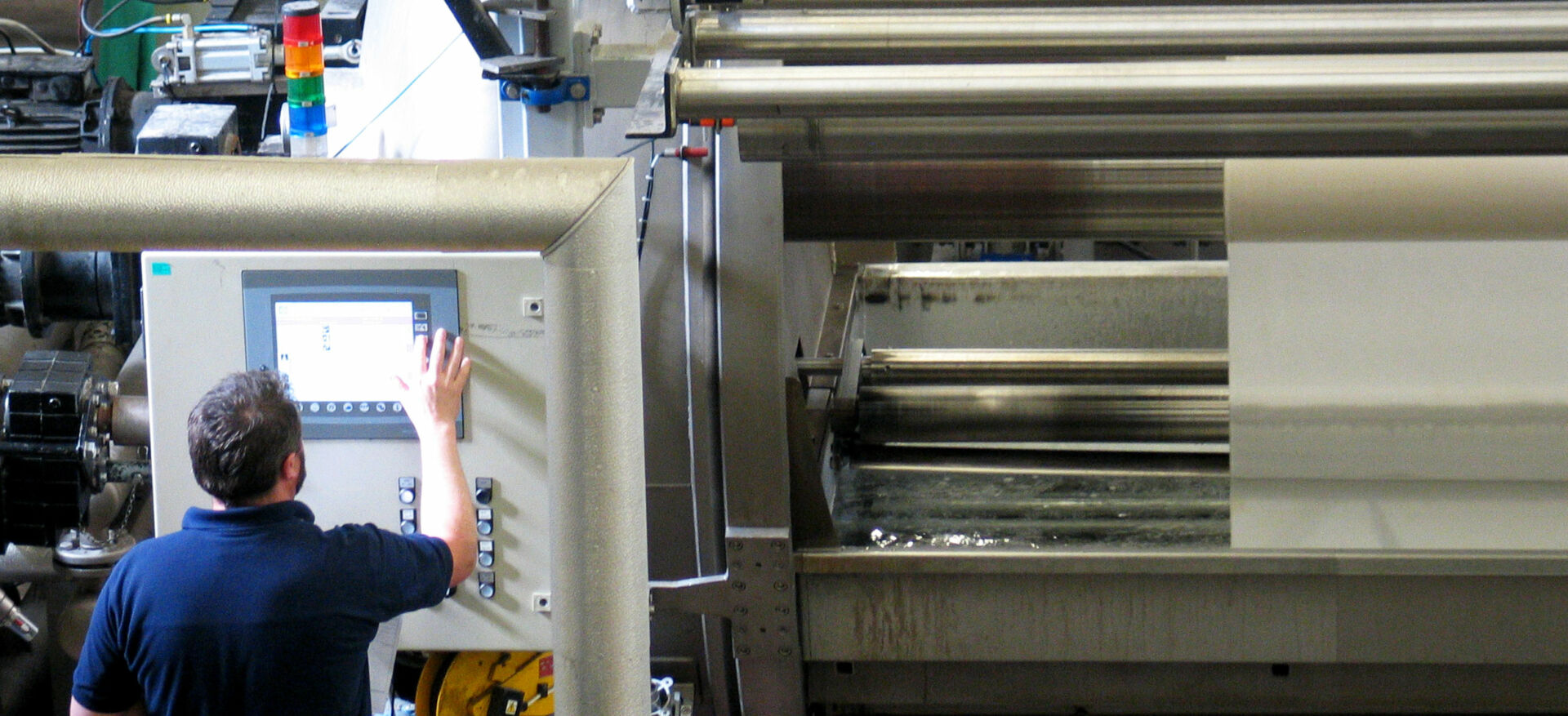

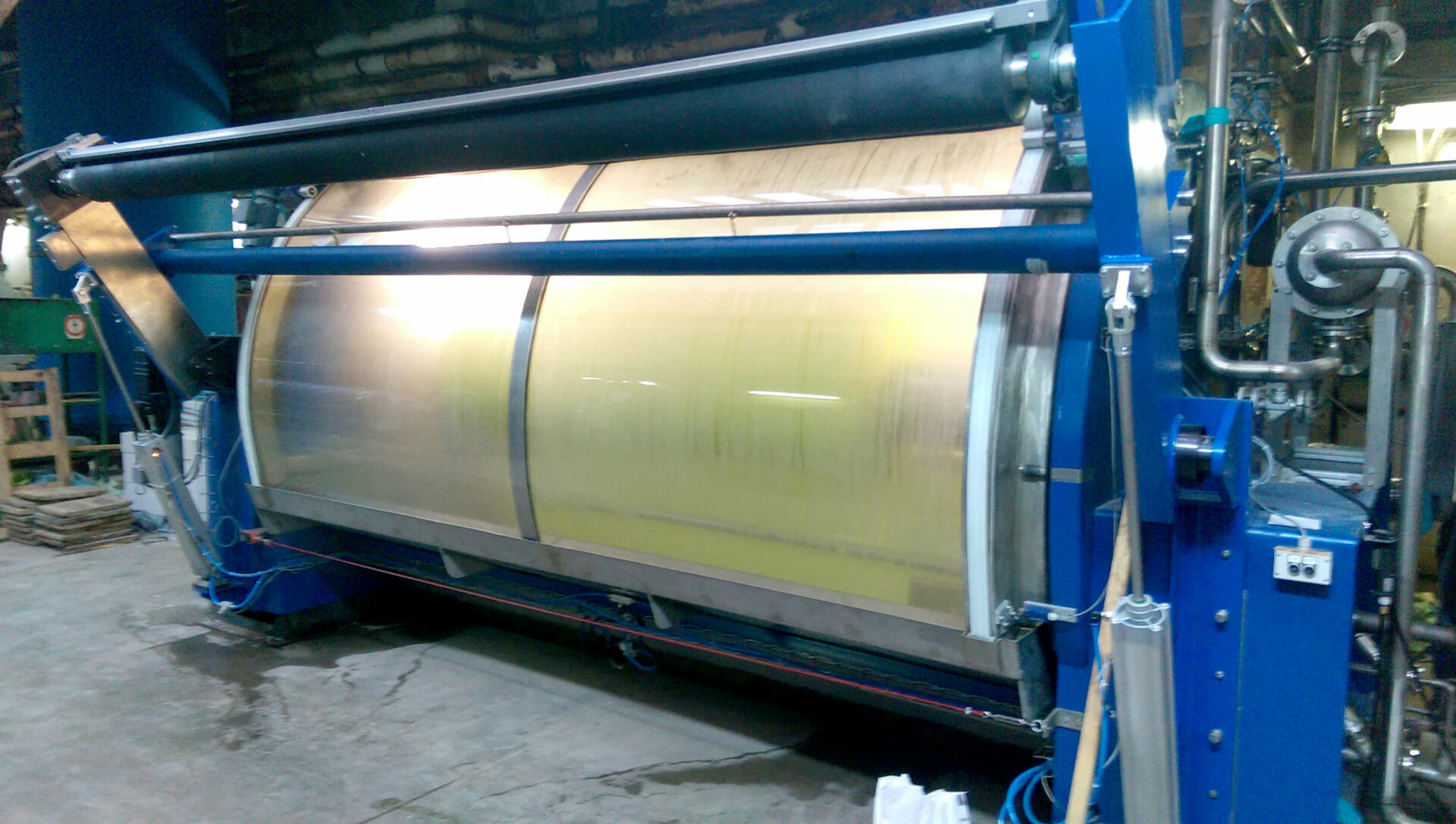

Impressionen

Upgrade now

Funktionen

  • Regelung Warenspannung und Geschwindigkeit
  • Heizen vom Bad
  • Deckenheizung
  • Füllen Maschine auf Niveau
  • Füllen Nebenbehälter
  • Dosierung
    • Erstdosierung im Bad (z. B. 30%)
    • Kontinuierliche Zudosierung über wählbare Passagenanzahl
  • Beladen
    • Maximale Spannung wird vorgegeben und überprüft (Spannung wird an Abwickel­kaule eingestellt)
    • Konstante Geschwindigkeit über gesamten Beladeprozess
  • Mustern immer an gleicher Stelle
  • Variabele Pendelzeit zwischen den Passagen (konstante Färbezeit bei unterschiedlichen Warenlängen)
  • Überlaufspülen mit kontrollierter Wassermenge (Option)
  • Flottenumwälzsteuerung mit Frequenzumrichter (Option)

Vorteile

  • Keine mechanische Getriebewartung erforderlich, was zu einer Einsparung von mehreren 1.000 Euro Wartungskosten pro Jahr und zur Vermeidung von Produktionsausfällen führt

  • Geringerer Energieverbrauch durch Zwischenkreiskopplung (Bremsenergie wird wieder in Antriebsenergie umgewandelt)

  • Keine extra Sensorik (Warenspannung) innerhalb der Maschine, die durch aggressive Umgebung beschädigt werden kann

  • Genaue Erfassung von Länge, Schrumpfung und Dehnung

  • Anzeige von Daten am Sedomat

    • Maschinenvisualisierung
    • Temperatur, Dosierung, etc.
    • Verbrauch von Strom, Energie, Wasser (bei vorhandenem Wasserzähler)
    • Warenlänge
  • Integration mit SedoMaster/ColorMaster ermöglicht Planung, statistische Auswertung und weitere Prozessoptimierung

Upgrade Paket

  • 2 AC Motoren für Walzenantrieb mit integriertem Getriebe, Inkrementalgeber und Tropfschutz
  • Walzenlager
  • Montageplatte mit Höhenjustierung für Walzenlagerung und Getriebe-Motor-Block
  • Schaltschrank mit
    • 2 Frequenzumrichter mit Zwischenkreiskopplung: Bremsenergie wird umgesetzt in Antriebsenergie
    • Sedomat 5500 mit interner IEC1131 PLC, Profibus DP und Eingängen/Ausgängen
    • Handbedienkasten für Beladen, Entladen, Mustern, Vor-/Rücklauf, Deckel öffnen
    • Pneumatik
    • Komplette Elektronik für nebenstehende Funktionen





Optionen

  • Zweiter Handbedienkasten für zweiseitige Beladung
  • Wasserzähler für Überlaufspülen
  • Frequenzumrichter für Flottenumwälzung
Download Broschüre

Weitere Maschinenmodernisierungen

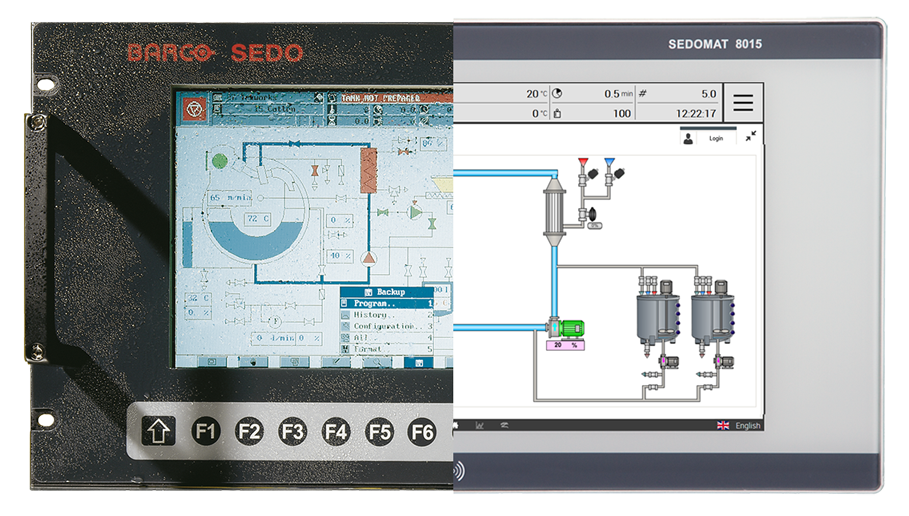

Retrofit Sedomat 5000
